Beschreibung
Der MCU-08X AC ist ein leistungsstarker 8-fach Jalousieaktor zur Steuerung von 230V AC Antrieben mit zwei Endschaltern pro Kanal. Er wurde speziell für anspruchsvolle Gebäudeautomation entwickelt und bietet höchste Flexibilität bei der Steuerung großer Sonnenschutzanlagen.
Technische Hauptmerkmale
-
Acht einzeln ansteuerbare Kanäle für z.B. Jalousie- und Rollladenantriebe
-
Betrieb mit 230V AC, bis 3,5A pro Ausgang
-
Automatische Laufzeitmessung zur genauen Positionsbestimmung
-
Acht Jalousietaster oder 16 Binäreingänge bzw. Meldekontakte
-
Meldung von Positions- und Betriebszuständen über KNX-Bus
-
Voreingestellte Betriebsarten für diverse Sonnenschutzprodukte
-
Programmierbare Automatiksperre zur gezielten Deaktivierung von Automatikfunktionen
-
Prüftaster zur schnellen Funktionskontrolle direkt am Gerät
-
Kompaktes REG-Gehäuse, 8 TE breit
-
Programmierbar mit Produktdatenbank ab ETS4 Professional
Technische Details
-
Montage: REG-Gehäuse, 8 TE
-
Netzversorgung: 230 V AC, 50 Hz
-

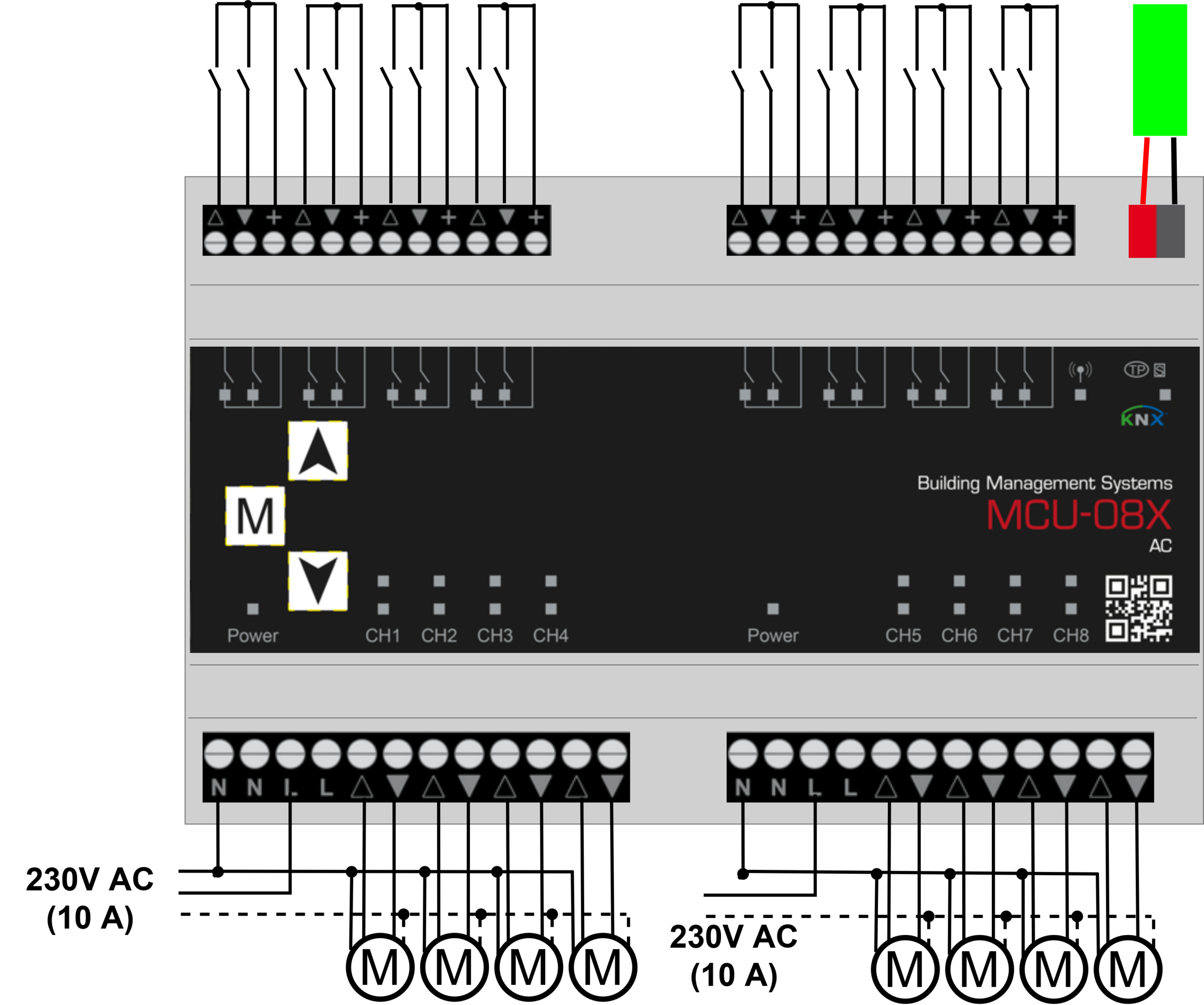

Ausgang: 8 x 230 V AC, 3,5A, jeweils mit 2 Endschaltern
-
KNX-Bus Spannung: 29 V
Anwendungsbereich
Ideal für die Steuerung von großen Sonnenschutzsystemen in gewerblichen und öffentlichen Gebäuden, bei denen bis zu acht Kanäle zentral gesteuert werden müssen.
FAQ – MCU-08X AC
Wie viele Kanäle kann der MCU-08X AC steuern?
Der Aktor steuert bis zu 8 unabhängige 230V AC Jalousie- oder Rollladenantriebe.
Wie erfolgt die Steuerung der Antriebe?
Jeder Kanal verfügt über zwei Endschalter und eine automatische Laufzeitmessung für präzise Positionierung.
Welche Eingänge sind vorhanden?
Es gibt acht Jalousietaster bzw. 16 Binäreingänge oder Meldekontakte.
Kann die Automatik bei Bedarf deaktiviert werden?
Ja, eine programmierbare Automatiksperre ermöglicht das gezielte Deaktivieren von Automatikbefehlen.
Wie wird die Funktionskontrolle durchgeführt?
Ein Prüftaster am Gerät ermöglicht die schnelle und direkte Prüfung der Funktionen.
Was sind die Abmessungen und Montageart?
Das Gerät ist für die Montage im REG-Gehäuse mit 8 TE Breite ausgelegt.
Welche KNX-Programmvoraussetzungen gibt es?
Das Produkt ist kompatibel mit der Produktdatenbank ab ETS4 Professional.
