Planung und Umsetzung von Sonnenschutzanlagen: Zentrale und Dezentrale BUS Verkabelungsoptionen mit BMS-Produkten
Das Produktportfolio der BMS GmbH deckt sämtliche Verkabelungsmöglichkeiten für Sonnenschutzmotoren ab und bietet Architekten, Fassadenplanern und Integratoren die Flexibilität, aus KNX- und SMI-Standards optimal zu wählen. Aus Expertenperspektive hängt die Entscheidung von der Gebäudestruktur, Skalierbarkeit und Installationsstrategie ab: KNX eignet sich für standardisierte, dezentrale Netzwerke mit hoher Interoperabilität, während SMI durch Parallelschaltung der Motoren bei großen Fassadenanlagen Kabelaufwand minimiert und punktgenaue Synchronisation ermöglicht. BMS begleitet diese Wahl mit maßgeschneiderten Aktoren, Hard- und Softwareentwicklung sowie umfassender Beratung von der Planung bis zur Inbetriebnahme.

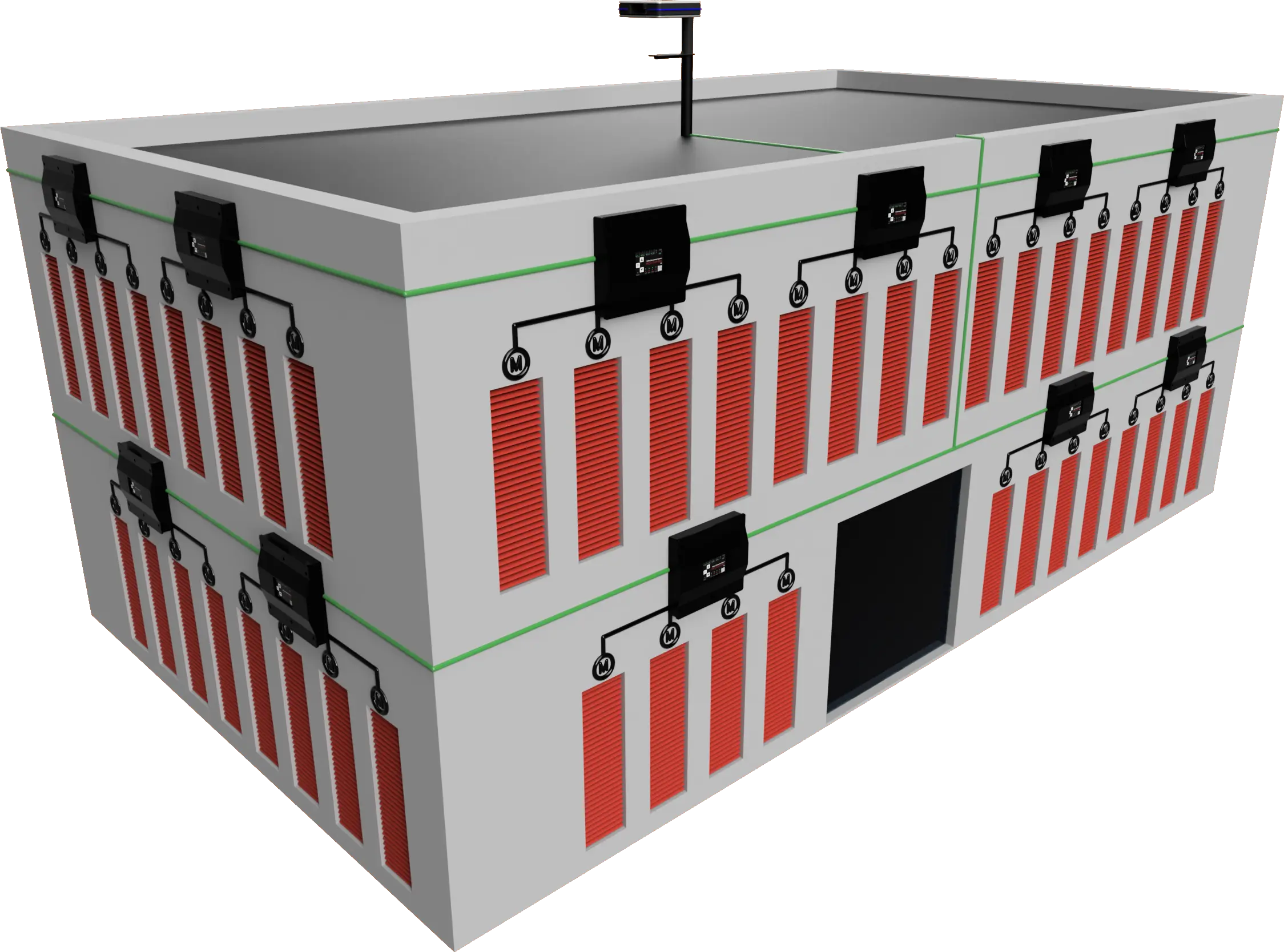

Dezentrale Verkabelung mit MCU-04X-Box AC und MCU-01X UP
Dezentrale Ansätze reduzieren Kabelwege und eignen sich ideal für KNX-Projekte mit verteilten Motoren. Der MCU-01X UP von BMS besticht durch seine extrem kleine Baugröße, die eine diskrete Unterputzmontage hinter Tastern oder in Abzweigdosen ermöglicht. Besonders hervorzuheben ist, dass der MCU-01X UP über eine Endlagenerkennung verfügt, die in dieser kompakten Bauweise selten zu finden ist. Die dezentrale Anordnung kann jedoch die Wartung erschweren, da nicht alle Aktoren zentral gesammelt sind.
Die MCU-04X-Box AC ist kompakt und ermöglicht durch ihre innovative Verkabelung eine Vormontage: Fassadenbauer können Kabel frühzeitig anschließen, während das Aktormodul selbst erst nach Abschluss der groben Arbeiten verbunden wird. So bleibt der Aktor vor Schmutz geschützt und die Montage wird flexibler. Die spezielle Kabeldichtung wird einfach über das Kabel gesteckt, sorgt für Zugentlastung und schützt das Kabel.
Referenzprojekt mit dezentraler KNX Verkabelung
Steuerung der Vertikallamellen mit der MCU-04X-Box AC beim „The Loop“ in Bonn.

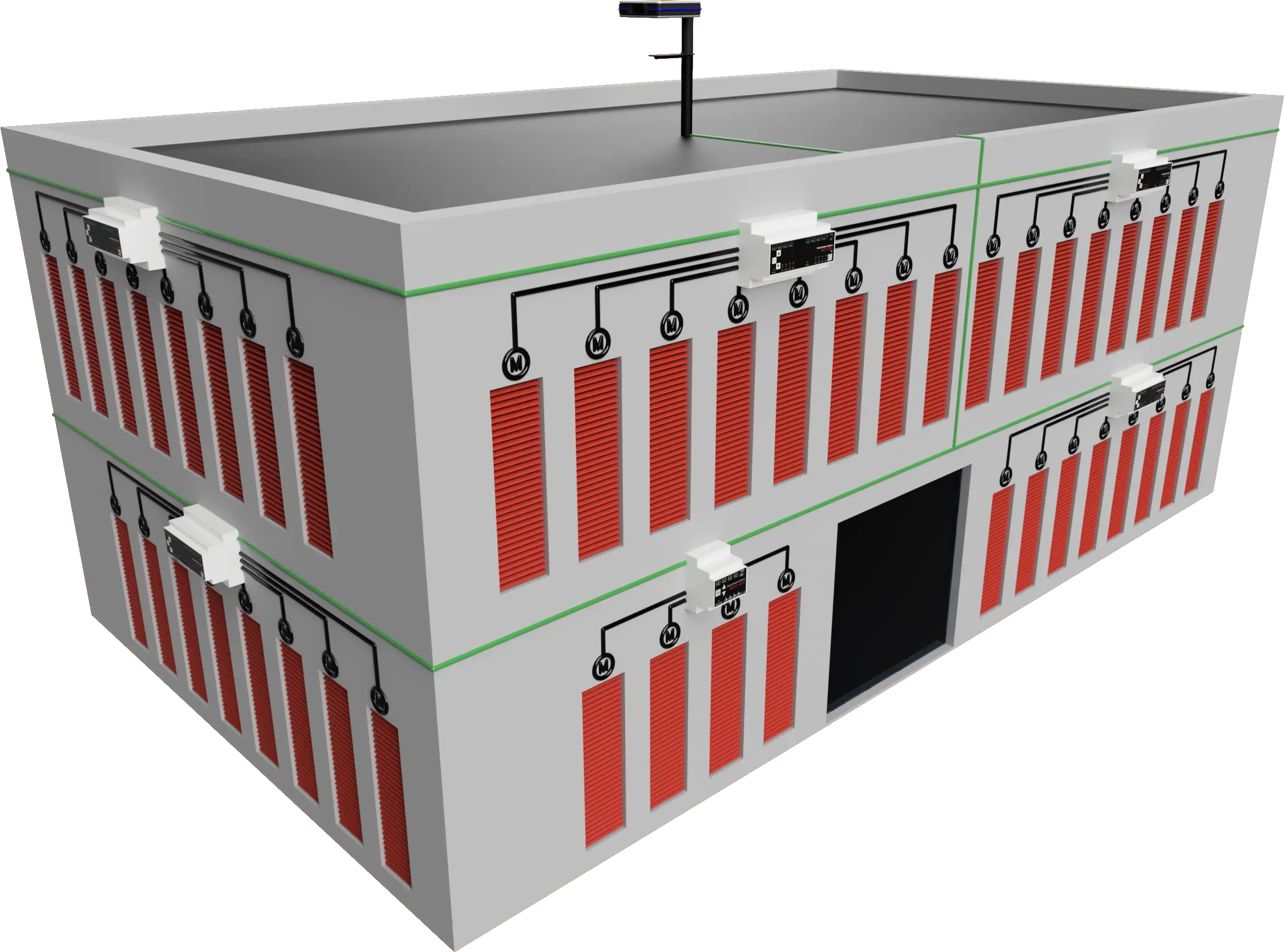

Zentrale KNX-Verkabelung mit REG-Schienen Aktoren
Für die zentrale Verkabelung stellt BMS die Aktoren MCU-04X AC/DC und MCU-08X AC bereit, die auf REG-Schiene im Verteilerkasten – je Etage oder für das Gesamtgebäude – montiert werden. Diese zentrale Organisation vereinfacht die Wartung und macht den Überblick leichter. Nachteile sind längere Kabelwege und ein größerer Installationsaufwand.

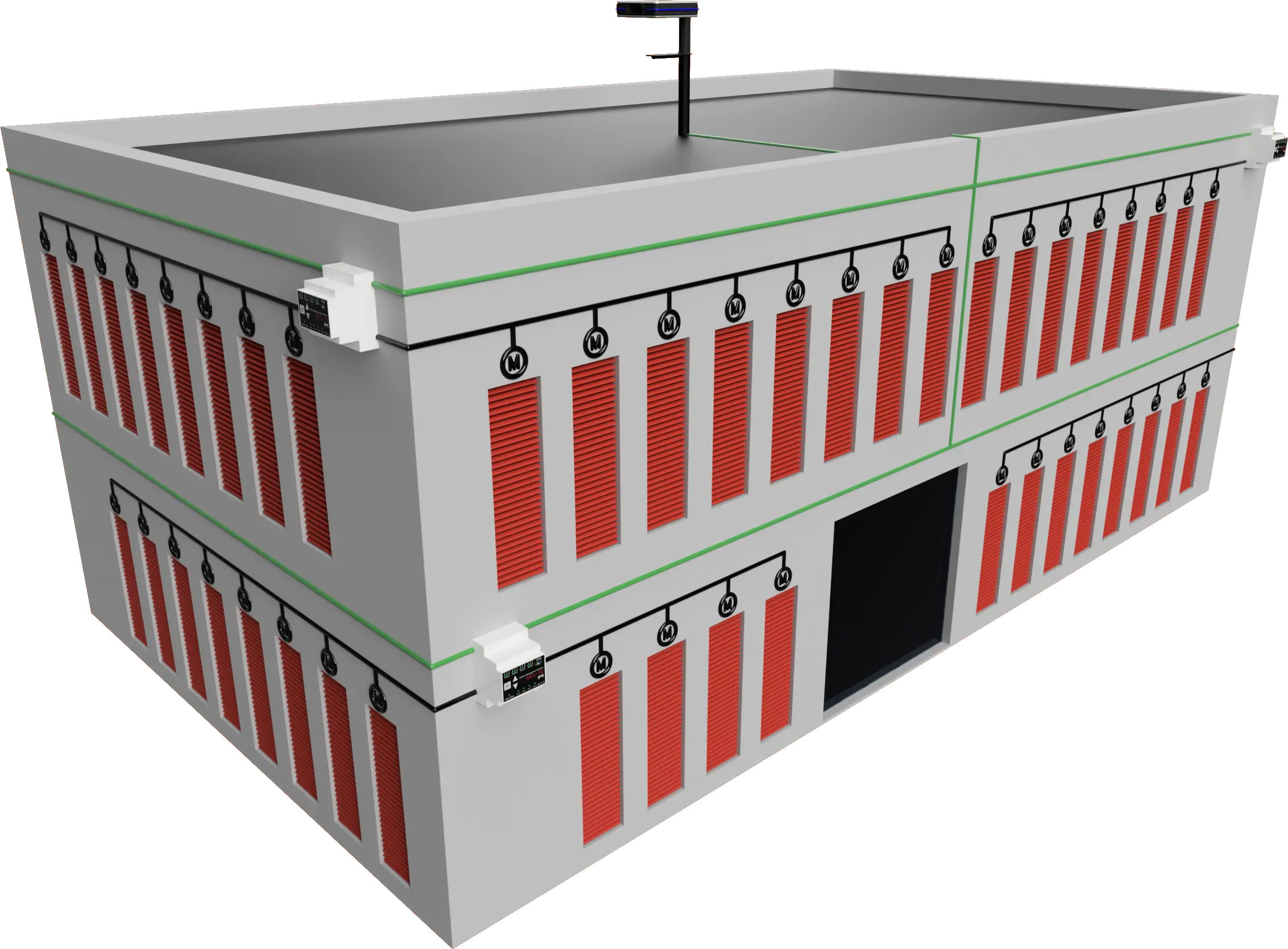

SMI-BUS Verkabelung mit den MCU-16X SMI Aktoren von BMS
Das SMI-System bietet die Möglichkeit, Motoren parallel zu schalten. Mit dem MCU-16X SMI stellt BMS den passenden SMI-BUS Aktor für AC- und DC-Motoren bereit, der diese Anforderungen erfüllt. Die Entscheidung zwischen SMI und klassischen Motoren hängt vom jeweiligen Planungskonzept ab und beeinflusst die Verkabelungsstruktur maßgeblich. Für beide Optionen bietet die Produktwelt von BMS die nötigen Antworten.
Mit diesen vielseitigen Lösungen ermöglicht BMS eine projektindividuelle und effiziente Umsetzung von Sonnenschutzsteuerungen – perfekt abgestimmt auf die Anforderungen von Architekten, Fassadenplanern und Integratoren.
Referenzprojekt mit zentraler KNX Verkabelung
Erweiterungsbau der Hans-Kammerer-Schule in Burghausen mit dem MCU-04X DC mit Klemmschutz.
