Blendfrei bis zum Matchball: Intelligente Lamellensteuerung für die Turnhalle der Grundschule Altdorf
Tiefstehende Sonne an einer Tischtennisplatte ist kein Komfortthema, sondern ein Fairnessthema, genau hier setzt die intelligente Lamellensteuerung in Altdorf an. Fällt direktes Sonnenlicht auf eine Hälfte des Tisches, kann eine Mannschaft einen Standortnachteil reklamieren.
Großlamellen, präzise nachgeführt
Wenn eine Schulturnhalle am Wochenende zur Wettkampfstätte wird, gelten plötzlich andere Maßstäbe. Die Turnhalle der Grundschule Altdorf an der Böhmerwaldstraße ist nicht nur Schauplatz des Schulsports, sondern auch Spiellokal der ersten Tischtennis-Mannschaft des DJK Altdorf — und die spielt in der Oberliga Bayern, der höchsten Spielklasse des Freistaats. Damit rückt ein Aspekt in den Vordergrund, der im Breitensport oft nebensächlich bleibt, im Spitzensport aber spielentscheidend werden kann: die Blendfreiheit.

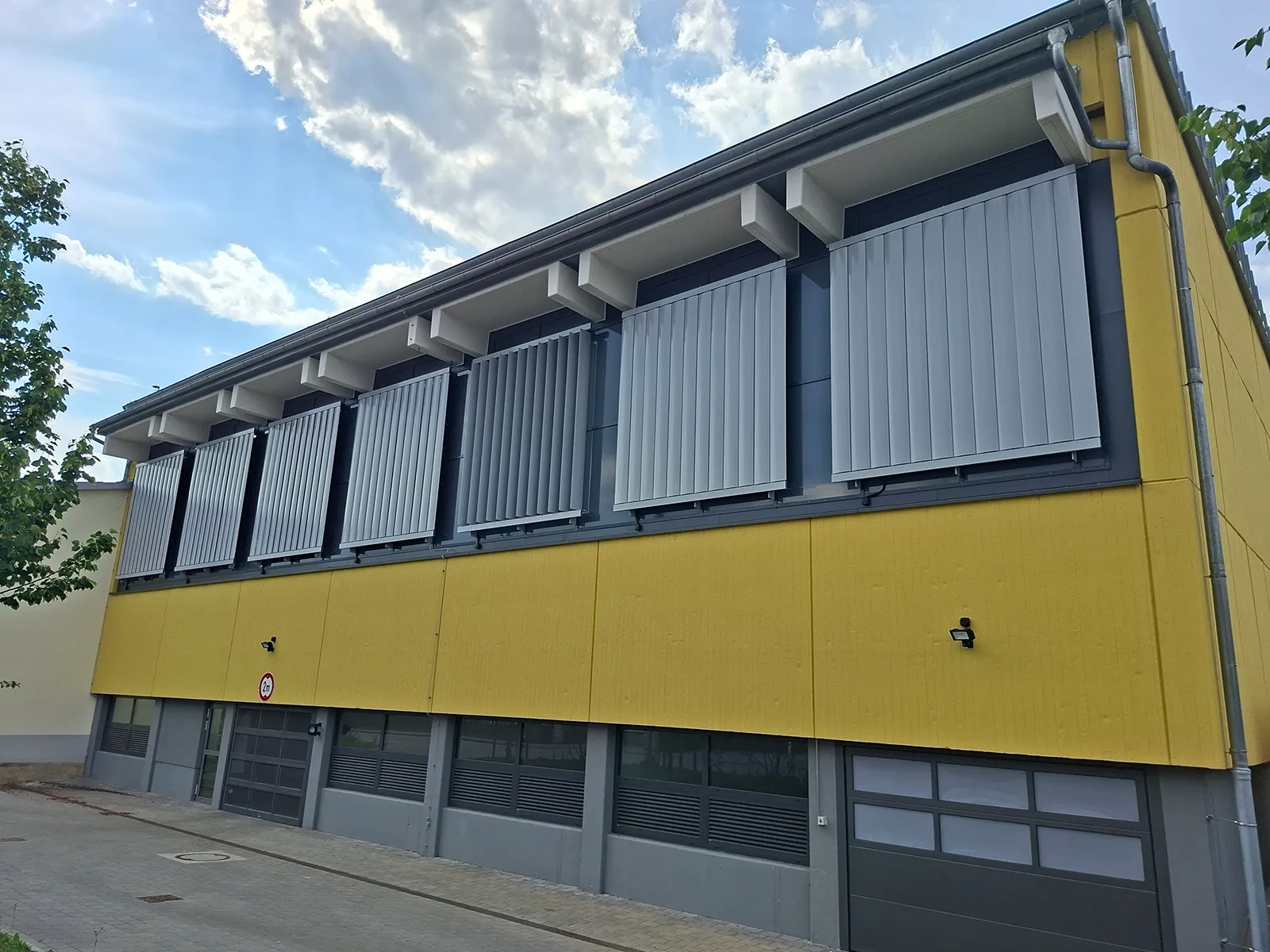

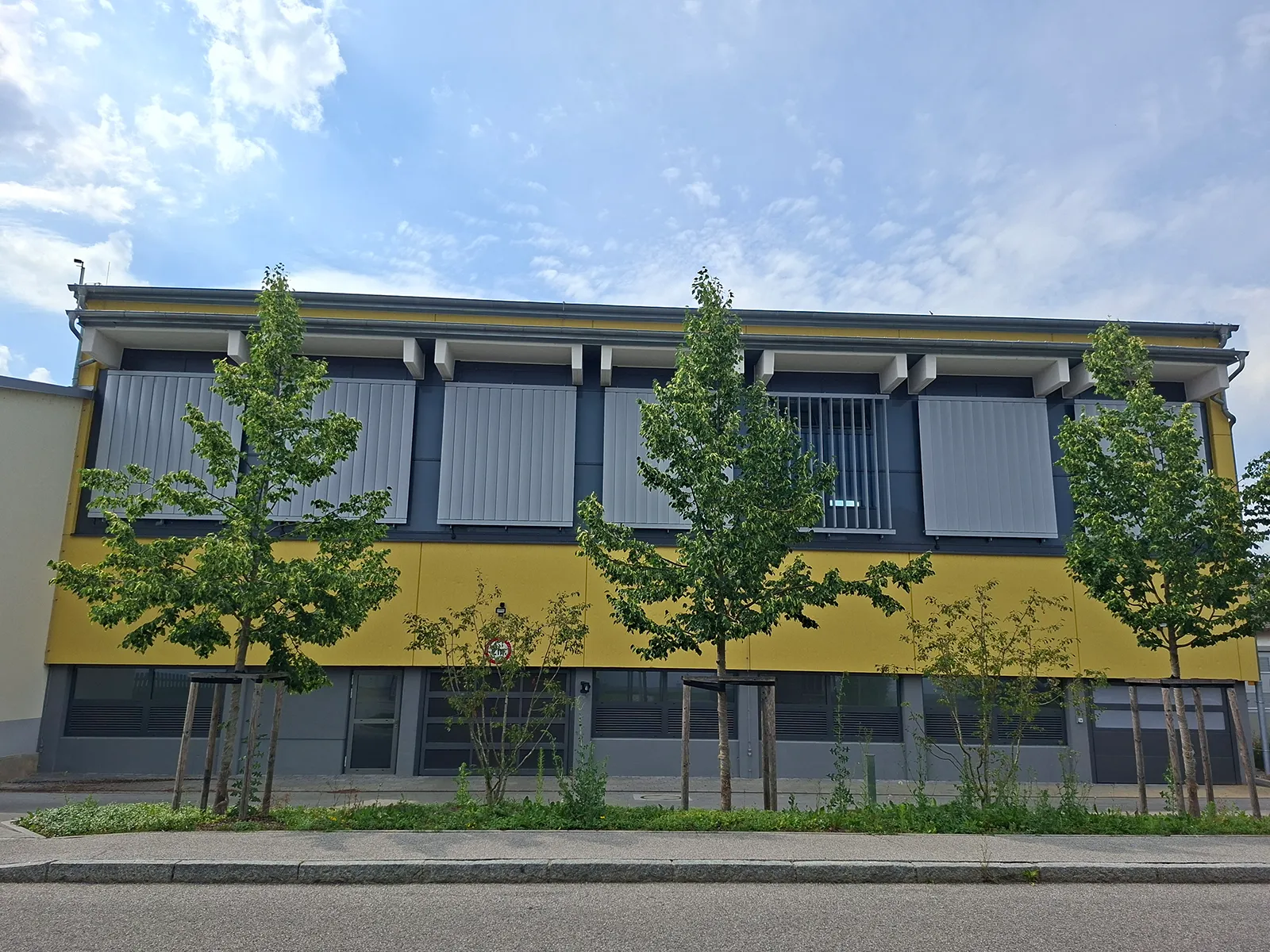

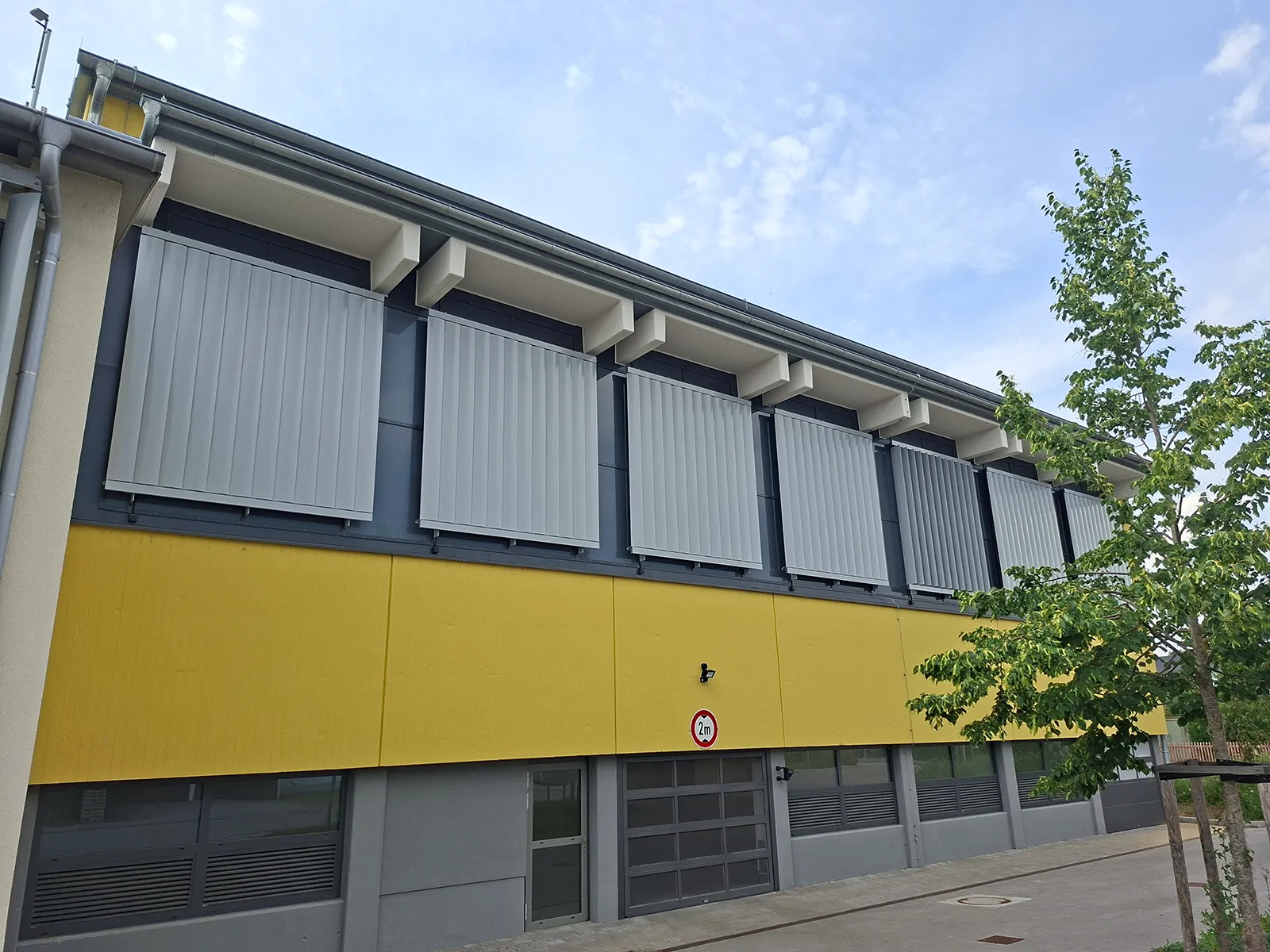

Stehende, drehbare Aluminium-Großlamellen im oberen Fassadenband, beschatten die Halle. Diese Lamellen verfahren nicht in der Höhe, sondern werden in ihrem Anstellwinkel gedreht — und genau diese Drehung steuert die BMS-Technik so feinfühlig, dass die Halle hell bleibt, ohne dass direktes Sonnenlicht an die Spielflächen gelangt.
Umgesetzt wird das über eine Schattenkantennachführung, hier ausgelegt auf den Drehwinkel der Lamelle. Bei einer Großlamelle ist die Schattenkante der Punkt, bis zu dem bei einem bestimmten Anstellwinkel noch Restschatten auf der Lamelle selbst liegt. Die Steuerung führt diesen Winkel kontinuierlich dem Sonnenstand nach, sodass die Lamelle gerade eben kein direktes Sonnenlicht mehr durchlässt — und gleichzeitig so viel Tageslicht wie möglich in die Halle bringt. Das Ergebnis ist Blendfreiheit ohne Verdunklung: faire Bedingungen für beide Mannschaften und zugleich ein Maximum an natürlichem Licht.
Quadra® und MCU-04X-Box AC im Zusammenspiel
Die Sonnenstandsdaten und weitere Werte liefert die Quadra®, die Wetterstation und Sonnenschutzzentrale von BMS. Sie erfasst unter anderem Helligkeit, Windverhältnisse und Sonnenstand und sendet die Werte über KNX. Die Ansteuerung der Lamellenantriebe übernimmt die MCU-04X-Box AC — ein Jalousieaktor für die dezentrale Montage mit vier einzeln ansteuerbaren Kanälen für 230-V-AC-Antriebe. Dank der automatischen Laufzeitmessung kennt der Aktor jederzeit die exakte Position jeder Lamellengruppe, was für die winkelgenaue Schattenkantennachführung die Voraussetzung ist.
Die Kommunikation läuft durchgängig über KNX — Standard in der Gebäudeautomation und Grundlage dafür, dass sich Wetterzentrale, Aktorik und Antriebe als ein abgestimmtes System verhalten.
Das Projekt wurde 2023 realisiert und zeigt, wie aus einer alltäglichen Sporthalle mit der passenden Steuerungstechnik eine wettkampftaugliche Umgebung wird — energieeffizient durch konsequente Tageslichtnutzung und komfortabel im täglichen Schulbetrieb.
Eckdaten
Projektstandort: Turnhalle Altdorf
Land: Deutschland
Jahr: 2023
BUS System: KNX
Metallbau: Starz Metallbau
Lamellen: Wings Professional GmbH
