Beschreibung
Der RCS-5P C-C Schnellverbinder ist Bestandteil des SmartConnect Stecksystems für die Verkabelung der SMI Linearmotoren LM-1200 SMI AC 230V. Er verbindet zwei Kabelenden wasserdicht und dauerhaft miteinander. Damit ergänzt er die vorkonfektionierten Komponenten des Systems überall dort, wo Leitungen vor Ort angeschlossen, verlängert oder instand gesetzt werden.
Hauptmerkmale
Verbindung von zwei Kabelenden mit bis zu 5 Polen

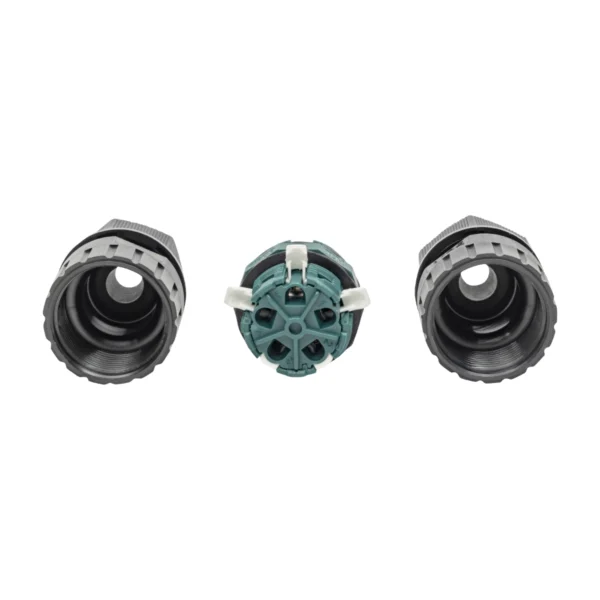

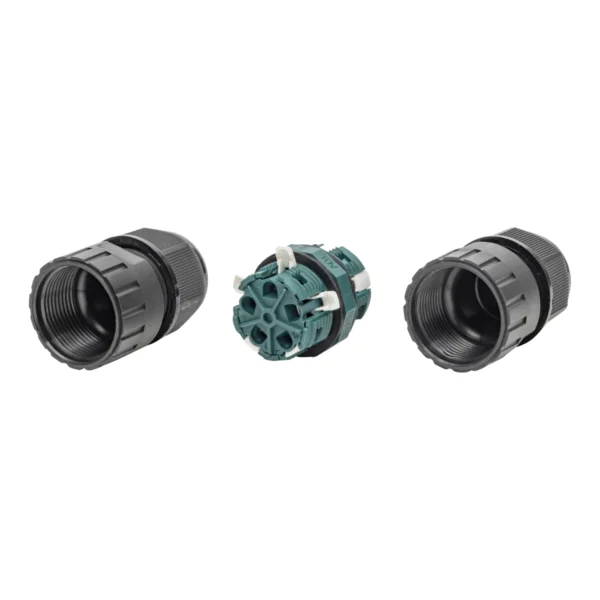

Der RCS-5P C-C nimmt auf jeder Seite ein Kabelende mit bis zu 5 Adern auf, mit M25 Gewinde. Der Leiterquerschnitt kann bis zu 2,5 mm² betragen. Die Kontakte im Verbinder sind nummeriert, das erleichtert die eindeutige Zuordnung der Adern bei der Montage.
Schnelle Verkabelung mit schraubbarer Abdichtung

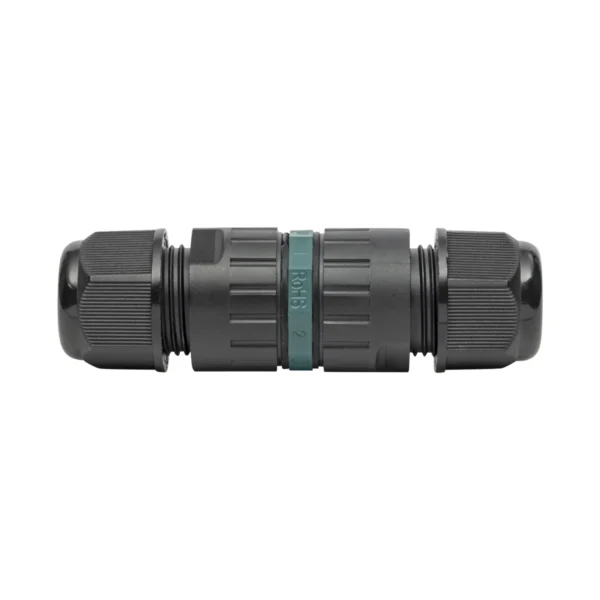

Die Adern werden im Kontaktträger angeschlossen, anschließend werden die beiden Gehäusehälften verschraubt. Die Verschraubung dichtet die Verbindung ab. Zusätzliche Abzweigdosen oder lose Klemmen sind nicht erforderlich.
Staub- und wasserdicht nach IP68
Durch die Schutzart IP68 ist der Schnellverbinder für den Einsatz im Außenbereich ausgelegt.
Geprüfte Sicherheit
Der RCS-5P C-C Schnellverbinder ist RoHS-, TÜV- und CE-zertifiziert.
Flexibler Systemaufbau durch weitere Verbindertypen
Das SmartConnect Stecksystem ist in verschiedenen Verbindertypen verfügbar und lässt sich flexibel an die jeweilige Anlagenkonfiguration anpassen:
- Schnellverbinder C-C M25 – Verbindung von zwei Kabelenden
- Y-Verbinder
- Leitungspeitsche geschlossen – verfügbar in 10 m, 5 m, 3 m und 1 m, weitere Längen auf Anfrage
- Leitungspeitsche offen – verfügbar in 10 m, 5 m, 3 m und 1 m, weitere Längen auf Anfrage
Anwendungsbereich
Der RCS-5P C-C ist für die Verkabelung im SmartConnect Stecksystem rund um den BMS Linearmotor LM-1200 SMI AC ausgelegt. Typische Einsätze sind die Verlängerung von Leitungen, der Anschluss offener Leitungsenden und Reparaturen im Bestand. Damit passt er zu Neubauten, Sanierungen und Großprojekten.
Technische Daten
- Verbindungsart: Kabel–Kabel (C-C)
- Polzahl: bis zu 5 je Kabelende
- Leiterquerschnitt: max. 2,5 mm²
- Abdichtung: schraubbar
- Schutzart: IP68 (staub- und wasserdicht)
- Farbe: schwarz
- Zertifizierung: RoHS, TÜV, CE
- Vorrangig ausgelegt für: BMS Linearmotor LM-1200 SMI AC
