Beschreibung

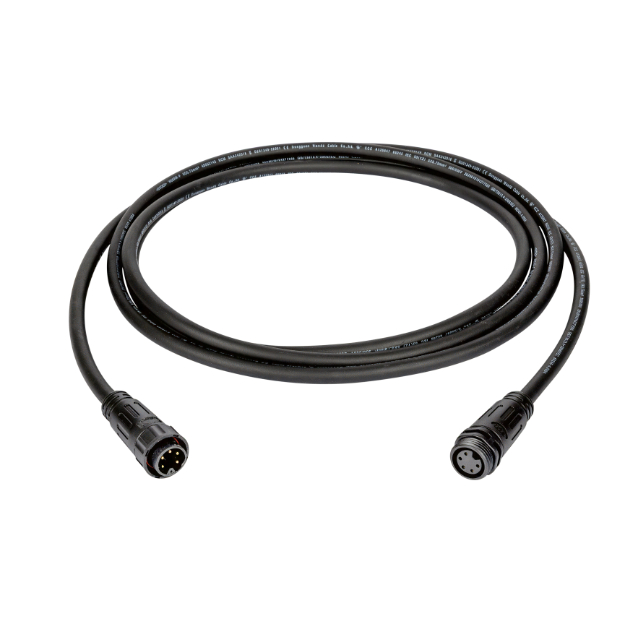

Drei Meter, an beiden Enden konfektioniert. Der RCS-5P F-M 3M Kabelverbinder trägt eine M20 Buchse und einen M20 Stecker und verlängert die Verkabelung der SMI Linearmotoren LM-1200-SMI AC 230 V. Die umspritzten Steckverbindungen sind nach IP68 staub- und wasserdicht und halten einen Meter Eintauchtiefe über 24 Stunden aus.
Das SmartConnect Stecksystem ermöglicht eine wasserdichte, langlebige und zugleich zuverlässige Verkabelung. Darüber hinaus sorgt das kostengünstige SmartConnect Stecksystem für schnelle Montagezeiten, reduziert den Installationsaufwand und ermöglicht eine nahezu fehlerfreie Montage, selbst ohne Elektrofachkraft.
Hauptmerkmale
M20 Buchse und Stecker sind bereits angeschlossen
Bei diesem Kabelverbinder sind der Stecker und die Buchse bereits angeschlossen.
Kinderleichte Verkabelung für bis zu 16 Motoren
Das SmartConnect Steckersystem ermöglicht eine schnelle, einfache und sichere Verkabelung von bis zu 16 Motoren. Dadurch entfällt die aufwendige Verdrahtung vor Ort, während gleichzeitig die Installationszeit deutlich reduziert und die Montage erheblich vereinfacht wird. Die verpolungssichere Steck-/Drehverbindung führt den Anwender zuverlässig durch den Anschlussprozess.
Hochwertige Materialien für den Außeneinsatz
Die halogenfreien, umspritzten Steckverbindungen des RCS-5P SMI sind staub- und wasserdicht nach Schutzart IP68. Selbst bei einer Eintauchtiefe von 1 Meter bleibt die Verbindung über 24 Stunden zuverlässig und funktionssicher. UV-beständige Materialien und korrosionsbeständige Kontakte sichern den dauerhaften Betrieb unter anspruchsvollen Witterungsbedingungen im Außenbereich.
Flexibler Systemaufbau durch weitere verschiedene Verbindertypen
Das SmartConnect Steckersystem ist in verschiedenen Verbindertypen verfügbar und lässt sich flexibel an die jeweilige Anlagenkonfiguration anpassen:

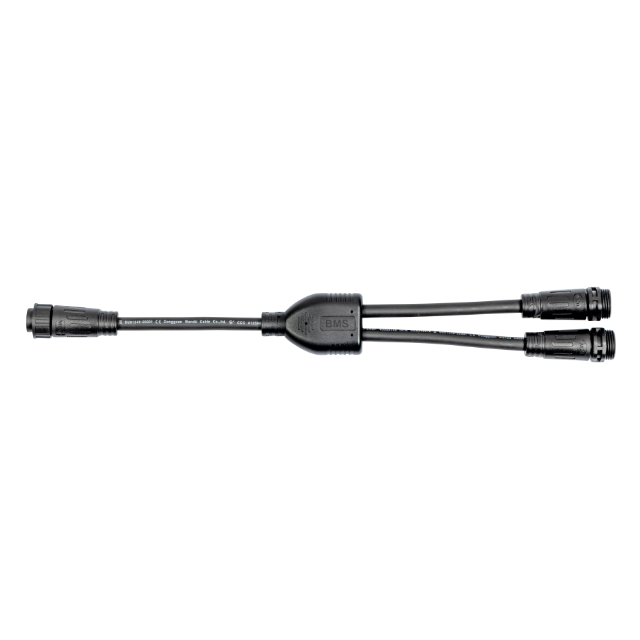

- Y-Verbinder – standardmäßig 15 cm
- Kabelverbinder – Verfügbar in 10 Meter, 5 Meter, 3 Meter und 1 Meter, weitere Längen auf Anfrage

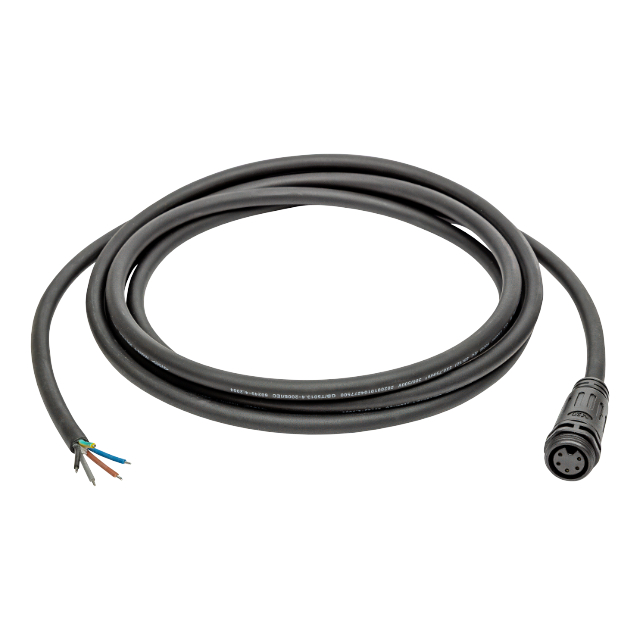

- Leitungspeitsche – Verfügbar in 10 Meter, 5 Meter, 3 Meter und 1 Meter, weitere Längen auf Anfrage
Anwendungsbereich
Das RCS-5P SMI ist vorrangig für die Verkabelung des BMS Linearmotors LM-1200 SMI AC ausgelegt. Darüber hinaus eignet es sich ideal für Raffstores, Außenjalousien, Zip-Systeme, Senkrechtmarkisen sowie weitere Anwendungen mit Linearmotoren. Die steckbare Verkabelung bietet eine wirtschaftliche, sichere und zeitsparende Lösung für Neubauten, Sanierungen und Großprojekte.
Technische Daten
- Steckverbindung: 5-polig, verpolungssicher
- Netzspannung: 230 V AC
- Leitungsquerschnitt: 5 × 0,75 mm²
- Länge: 3 Meter
- Leitung: halogenfrei
- Farbe: schwarz
- Anschlussleitungen: umspritzt
- Schutzart: IP68 (staub- und wasserdicht, 1 m / 24 h)
- Materialien: UV-beständig, korrosionsbeständige Kontakte
- Zugentlastung: sichere Zugentlastung
- Kapazität: parallele Verkabelung von bis zu 16 Motoren
- Vorrangig ausgelegt für: BMS Linearmotor LM-1200 SMI AC
Montagedemonstration
FAQ – RCS-5P F-M 3M Kabelverbinder SmartConnect Steckersystem
Wofür ist das RCS-5P SMI ausgelegt?
Das SmartConnect Steckersystem ist vorrangig für die Verkabelung des BMS Linearmotors LM-1200 SMI AC ausgelegt. Darüber hinaus eignet es sich für Raffstores, Außenjalousien, Zip-Systeme, Senkrechtmarkisen und weitere Anwendungen mit Linearmotoren im außenliegenden Sonnenschutz.
Wie viele Motoren lassen sich mit dem RCS-5P SMI verkabeln?
Das System ermöglicht die parallele Verkabelung von bis zu 16 Motoren. Dadurch entfällt die aufwendige Einzelverdrahtung vor Ort und die Montage wird erheblich vereinfacht.
Welche Schutzart bietet das SmartConnect Steckersystem?
Das RCS-5P SMI erfüllt die Schutzart IP68. Die Steckverbindungen sind staub- und wasserdicht und bleiben selbst bei 1 Meter Eintauchtiefe über 24 Stunden zuverlässig funktionssicher.
Ist das System für den Außeneinsatz geeignet?
Ja. Durch UV-beständige Materialien, korrosionsbeständige Kontakte und die umspritzten, halogenfreien Anschlussleitungen ist das System auf anspruchsvolle Witterungsbedingungen im Außenbereich ausgelegt.
Welche Anschlusstechnik nutzt das RCS-5P SMI?
Das System setzt auf eine 5-polige, verpolungssichere Steckverbindung mit einem Leitungsquerschnitt von 5 × 0,75 mm². Es überträgt Energie und Signale zuverlässig und sorgt für eine sichere, standardisierte Installation.
Welche Verbindertypen sind verfügbar?
Das System ist als Y-Verbinder (standardmäßig 15 cm), als Leitungspeitsche mit angeschlossener Buchse und Stecker und als Leitungspeitsche mit angeschlossener Buchse und offenem Ende erhältlich.
Ist das RCS-5P SMI einfach zu installieren?
Ja. Durch das Plug-and-Play-Prinzip und die werkzeuglose Steck-/Drehverbindung erfolgt die Installation schnell, intuitiv und nahezu fehlerfrei. Aufwendige Verdrahtungsarbeiten entfallen.
Wie hilft das System bei der Fehlervermeidung?
Die verpolungssichere Ausführung und die montagesicheren Steckverbindungen führen den Anwender zuverlässig durch den Anschlussprozess. Dadurch werden typische Verdrahtungsfehler bereits während der Installation reduziert.
Welche Vorteile bietet das RCS-5P SMI gegenüber herkömmlichen Steckverbindungen?
Das System vereint Plug-and-Play-Komfort, IP68-Schutz und hohe Montagesicherheit in einer wirtschaftlichen Lösung. Sie verkürzen Montagezeiten, reduzieren Verdrahtungsfehler und vermeiden kostspielige Nacharbeiten – besonders bei größeren Sonnenschutzprojekten.
Lässt sich die Verkabelung an unterschiedliche Projekte anpassen?
Ja. Durch die verfügbaren Verbindertypen und die auf Anfrage anpassbaren Längen von Verlängerung und Kabelpeitsche lässt sich das System flexibel an nahezu jede Anlagenkonfiguration anpassen – für Neubauten, Sanierungen und Großprojekte.
